YK43X/F氣體減壓閥

YK43X/F氣體減壓閥 概述

渠工品牌YK43F/YK43X先導活塞式氣體減壓閥屬于先導活塞式減壓閥，由主閥和導閥兩部分組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。

YK43X/F氣體減壓閥 主要技術參數及性能

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 X/F(聚四氟乙稀/橡膠)：O滲漏 Y(硬密封)：按GB12245-1989

YK43X/F氣體減壓閥 額定流量系數

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

YK43X/F氣體減壓閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB/FCB*
閥座 閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位聚苯*
導閥座 導閥桿 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥 導閥彈簧 50CrVA
調節彈簧 60Si2Mn
密封墊(X/F/Y) 橡膠/聚四氟乙稀/硬質合金
導閥體 導閥蓋 25/304*

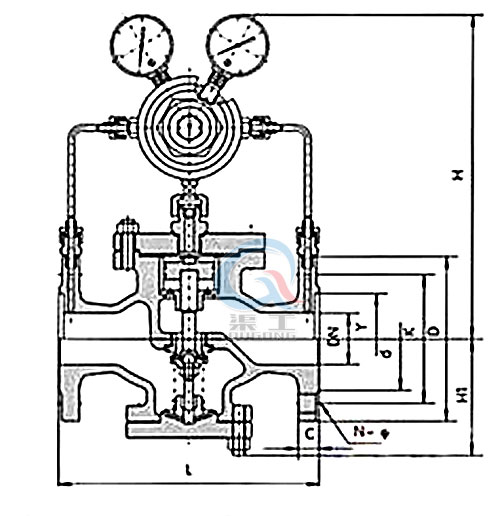

YK43X/F氣體減壓閥 主要外形圖

YK43X/F氣體減壓閥外形圖
YK43X/F氣體減壓閥 外形圖

YK43X/F氣體減壓閥 主要外形尺寸

PN1.6~4.0MPa 單位:mm

公稱通徑DN 外形尺寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 290 90
20 160 180 300 98
25 180 200 300 110
32 200 220 300 110
40 220 240 320 125
50 250 270 320 125
65 280 300 325 130
80 310 330 365 160
100 350 380 365 170
125 400 450 475 200
150 450 500 475 210
200 500 550 515 240
250 650 560 290
300 800 705 335
350 850 745 375
400 900 780 405
450 900 730 455
500 950 835 465

PN6.4~16.0MPa 單位:mm

公稱通徑DN 外形尺寸
L H Hl
6.4MPa 10.0/16.0MPa
15 180 180 300 100
20 180 200 310 105
25 200 220 31 120
32 220 230 310 120
40 240 240 335 135
50 270 300 335 135
65 300 340 340 140
80 330 360 380 170
100 380 380 185
125 450 490 215
150 500 490 225
200 550 535 260
250 650 580 310
300 800 725 355
350 850 765 395
400 900 800 435
500 950 855 495

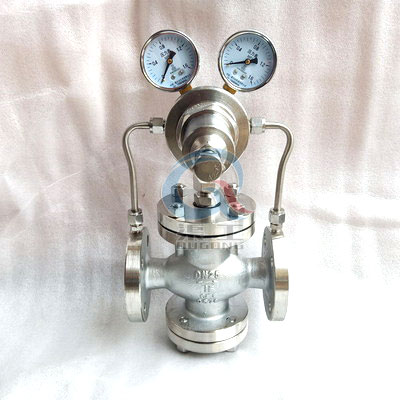

YK43X/F氣體減壓閥 實物圖

YK43X/F氣體減壓閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多YK43X/F氣體減壓閥的使用性能、外形結構、安裝尺寸參數、價格，索取 YK43X/F氣體減壓閥說明書及產品選型樣本，請聯系我們。
