ZSA/B氣動活塞式執行器

ZSA/B氣動活塞式執行器 產品概述

ZSA/B氣動活塞式執行器是帶彈簧復位可調零比例式氣動活塞式直行程執行機構。氣動活塞式執行器特點是輸出力大，結構簡潔、輕小、動作速度快、抗震性好。氣動活塞式執行器與直通單雙座、角型、套筒、隔膜、精小型等直行程類調節閥組配并帶上定位器成為氣動活塞式調節閥。選用不同的彈簧范圍可獲得需要的許用壓差。
ZS型是用于與切斷閥相配套的二位式彈簧復位活塞式執行機構。具有動作快(可達1.2-4.5S)、體積輕小的特點。

ZSA/B氣動活塞式執行器 技術參數

型號項目 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
氣缸直徑mm 100 125 160 200 250 320
行程mm 10 10/16 16/25 25/40 40/60 60
彈簧范圍KPa 40-200；80-240；100-200；200-350；350-500
供氣壓力MPa ZSA，ZSN為0.4-0.6;ZS-P：氣開比彈簧范圍上限大0.05
氣關按上限+下限+0.05
ZS-P推桿輸出N 350-500KPa 2674 4165 6860 10740 16800 27440
200-350KPa 1528 2300 3920 6140 9600 15680
100-200KPa 764 1190 1960 3070 4800 7840
80-240Kpa 610 952 1568 2450 3840 6270
配帶側裝手操機構 ZPXS-2 ZPXS-3 ZPXS-4 ZPXS-5 ZPXS-6

注：1、推力計算均以反作用始動彈簧力為準；彈簧范圍按350-500KPa檔，配氣關式閥采用較小的彈簧范圍。
2、ZS、ZSN型氣缸直徑與ZS-P型相同。
3、短檔行程用于ZS、ZSN型

ZSA/B氣動活塞式執行器 性能指標

ZSA/B-P型

項目 不帶定位器 帶定位器
基本誤差% ±6 ±1.5
回    差% 3 1.5
死    區% 1.2 1
始終點偏% 2.5
氣密性 以0.6MPa輸入氣缸,切斷氣源后壓力降≤5KPa/5min
工作壽命 不少于10萬次

注: 當與調節閥組配時一般均帶閥門定位器。

ZS、ZSN型

項目指 二位動作時 氣缸密封性 工作壽命
ZS(ZSN)-1 1.2(≤1) 以0.6MPa輸入氣缸切斷氣源后壓力降≤5KPa/min 不少于10萬次
ZS(ZSN)-2 1.2(≤1)
ZS(ZSN)-3 ≤2(≤1)
ZS(ZSN)-4 ≤2.5(1)
ZS(ZSN)-5 ≤3.5(1.5)
ZS(ZSN)-6 ≤4.5(2)

ZSA/B氣動活塞式執行器 零件材料

零件名稱 材料 零件名稱 材料
氣缸 精拉鋁合金管、硬陽極氧化 活    塞 LY12
壓縮彈簧 60Si2MnA 推    桿 2Cr13
QY型密封圈 TPU、EPDM 支    架 HT250

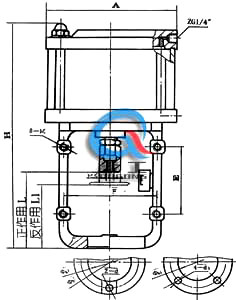

ZSA/B氣動活塞式執行器 結構尺寸圖

ZSA/B氣動活塞式執行器結構圖
ZSA/B氣動活塞式執行器 連接尺寸圖

ZSA/B氣動活塞式執行器 連接尺寸

型號尺寸 ZS-1P ZS-2P ZS-3P ZS-4P ZS-5P ZS-6P
ZS-1 ZS-2 ZS-3 ZS-4 ZS-5 ZS-6
ZSN-1 ZSN-2 ZSN-3 ZSN-4 ZSN-5 ZSN-6
A 125×125 148×148 185×185 232×232 283×283 283×283
H 250 290 325 440 590 640
250 290 325 440 590 640
200 245 272 352 431 510
L 90 97 110 150 170 295
L1 60 81 92 115 110 200
D1 / 80 80 105 122 130
D2 32 60 60 80 95 100
n-φd / 2-Φ10 2-Φ10 4 -Φ12 4 -Φ14 4 -Φ18

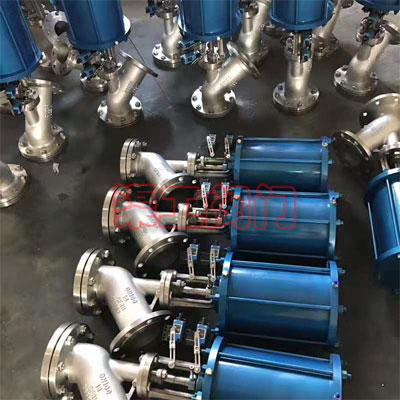

ZSA/B氣動活塞式執行器 實物圖

ZSA/B氣動活塞式執行器實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZSA/B氣動活塞式執行器的使用性能、外形結構、安裝尺寸參數、價格，索取 ZSA/B氣動活塞式執行器說明書及產品選型樣本，請聯系我們。
