比例積分電動調節閥 產品概述

自國外引進的新型比例積分電動調節閥配以電子驅動控制裝置，能調節蒸汽或冷、熱水的流量，主要應用于中央空調、采暖、水處理、工業的流體控制。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭矩。故此當馬達沒有電流通過時能穩定地停頓在某一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

比例積分電動調節閥(二通)	比例積分電動調節閥(三通)

比例積分電動調節閥 產品特點

1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2、選用永磁同步電機，并帶有磁滯離合機構，具有自我保護功能。
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）。
4、具有0～10V或4～20mA反饋信號（選配）。
5、傳動齒輪采用金屬齒輪，大大保障驅動器的使用壽命。
6、功耗低、輸出力大、噪音小。
7、閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求。
8、閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC標準。
9、閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥。

比例積分電動調節閥 外形圖

比例積分電動調節閥(二通)	比例積分電動調節閥(三通)

比例積分電動調節閥 安裝連接尺寸

比例積分電動調節閥 安裝示意圖

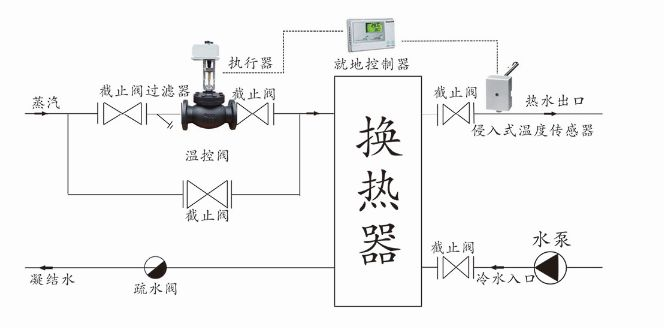

比例積分電動調節閥（溫控閥）安裝示意圖

比例積分電動調節閥 安裝要求

1.按閥體顯示的流動方向安裝。
2.安裝閥前應使管道清潔、沒有焊接時留下的氧化物。
3.管道與閥體相連接要好。并不受振動。
4.用高溫流體(如蒸汽、過熱的水、透熱液體)作業的工廠，安裝時應使用伸縮接頭，以制止管道膨脹擠壓閥體。
5.驅動器垂直安裝在閥體上方、不可驅動器裝在閥的下面。
6.需留出空間以便日常維護時，從閥體上拆卸驅動器。
7.閥不能安裝有于爆及環境溫度高于50℃和低于-5℃的環境中，也不能置于蒸汽、水力直射或滴漏處。
